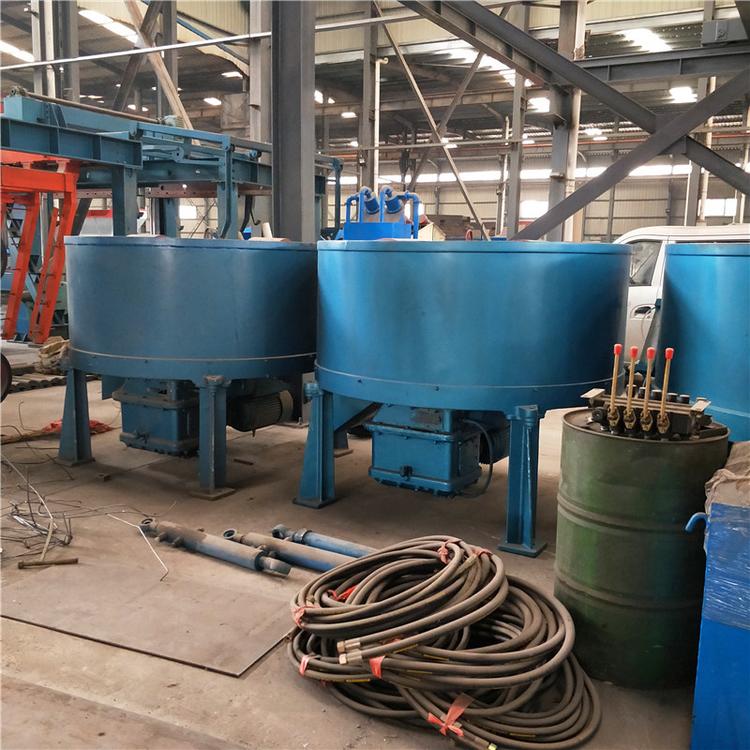

一、行星式輪碾混合機簡介

　　所謂行星式,，即如太陽與地球與月亮的公轉與自轉原理命名,，其工作程序是電機帶動立軸上的行星箱，行星箱兩端之下各裝有一組攪拌鏟,，攪拌鏟以一定的速度繞立軸作順時針方向公轉,，同時兩組攪拌鏟(每組三塊鏟板)分別以一定的速度繞各自的軸芯作逆時針方向自轉，另外兩只碾輪按順時針方向?qū)Σ粩喾瓌?dòng)的物料進行碾壓,。這種工作方式同時具備了碾壓,，搓揉，攪拌功能,，具有快速均勻,，不結團，無死角，能耗低的特點,，是國內幾種同類機型無法同時具備多種特點于一身的新型輪碾攪拌設備,。

　　二、行星式輪碾混合機使用范圍

　　行星式輪碾混合機適宜混合粉粒狀物料,，如耐火泥,、粘土、粉煤灰,、尾礦砂,、爐渣、型砂等,，廣泛用于免燒磚,、蒸壓磚、耐火材料,、陶瓷,、建材等行業。

　　三,、行星式輪碾機主要部件

　　1,、設備主要部件

　　行星式輪碾機由機架、變速箱,、碾盤,、碾輪、行星攪拌鏟,、加水裝置組成,。

　　2、各部件結構的說明

　　一,、機架部分

　　機架用槽鋼焊成一整體,，碾盤置于機架中央，機架兩端配有保護罩,，電機裝在機架一側,，通過三角皮帶帶動變速箱，以驅動立軸轉動,。

　　二,、碾盤

　　碾盤分上、下兩部份和蓋,、筒體下部裝有三處襯板,，底部開有扇形出料口。筒體上部開有窺視窗,，以便觀察運行情況,。進料口開在直筒體上部,，筒蓋上方有進水口一個。

　　三,、傳動系統

　　減速箱為鑄鐵箱形結構，由兩對斜齒組成,，懸掛于機架中央,，減速后帶動立軸轉動。行星齒輪箱裝在立軸上端,，立軸上的中心齒輪通過兩只介齒帶動兩只行星齒輪自轉,。兩根行星齒輪軸的下端各裝有一組行星攪拌鏟，行星箱兩側裝有行星攪拌側括板,，它們以一定的速度(見本設備主要參數)繞立軸作順時針方向公轉,，同時兩組行星攪拌鏟的3塊鏟板分別以一定的速度(見本設備主要參數)繞各自的軸芯作逆時針方向自轉。

　　四,、行星攪拌鏟及側刮板

　　行星攪拌鏟是本設備的主要攪拌部份,，共有兩組，第組攪拌鏟的3塊鏟片均勻分布在鏟盤上,，通過三根刮板桿與鏟盤聯接,。行星攪拌鏟是利用鏟片的旋轉運動狀態翻動，搓研和混合物料,，鏟片和刮板桿上分別開有橫向和縱向的溝槽,，便于安裝、調整,，也便于維修時更換,。為防止在使用中因物料混入的硬物或鐵件而成機件損壞，側刮板桿上裝有過載緩沖保護彈簧,，當攪拌阻力過大,，超過限度時，保護彈簧自動壓縮,，鏟片即能抬起一定角度,，以減少阻力，保護機件,。

　　五,、進出料及加水中心裝置

　　進水部份采用活動接頭裝置，加水連接固定在行星齒輪箱上,，隨其與碾輪,、行星攪拌鏟同步轉動，在加水連接與水管之間,，裝有一回轉接頭,，水與添加劑直接噴灑在物料上,，碾輪、刮板,、行星攪拌鏟上可避免沾染,。物料從進料口定量投入，拌碾完畢后的物料由碾盤底部的扇形出料口卸出,。
